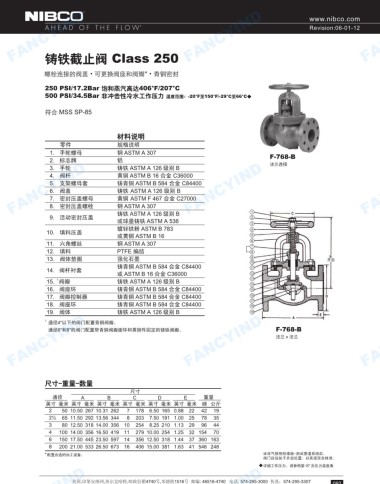

铸铁截止阀 Class 250
螺栓连接的阀盖·可更换阀座和阀瓣＊．青铜密封
画画
250 PSl/17 .2Bar 饱和蒸汽高达406°F/207°C
500 PSl/34.5Bar 非冲击性冷水工作压力温度范围： ·20"F重唱so·冉29"C至66°C+
符合 MSS SP-85
材料说明
零件 规格说明
1. 手轮螺母 §同 ASTMA307
F-768-B
2. 标志牌 铝
法兰连接
3. 手轮 铸铁 ASTM A 126 级别 B
FANCYIND
FANCYIND FANCYIND 铸青铜 ASTM B 584 合金 C84400 FANCYIND
黄铜 ASTM B 16 合金 C36000
阀杆
4.
5.
支架螺母套
铸铁 ASTM A 126 级别 B
阀盖
6.
黄铜 ASTM F 467 合金 C27000
7. 密封压盖螺母
8. 密封压盖螺栓
铸铁 ASTM A 126 级别 B
9. 活动密封压盖 §同 ASTMA307
或球墨铸铁 ASTMA536
镀辑铁粉 ASTM B 783
10. 填料压盖
或黄铜 ASTM B 16
11. 六角螺丝 §同 ASTMA307
12. 填料 PTFE 编结
13. 阀体垫圄 强化石墨
铸青铜 ASTM B 584 合金 C84400
14. 阀杆衬套
或 ASTM B 16 合金 C36000
15. 1 阀瓣 铸铁 ASTM A 126 级别 B
16. 阀座环 铸青铜 ASTM B 584 合金 C84400
17. 阀瓣控制器 铸青铜 ASTM B 584 合金 C84400
18. 阀座环 铸青铜 ASTM B 584 合金 C84400
19. 阀体 铸铁 ASTM A 126 级别 B
1 通径4’以下的阀门配置青铜阀瓣。
FANCYIND FANCYIND FANCYIND 法兰 x 法兰 FANCYIND
F-768-B
通径6’军口8”的阀门配置带青铜阀瓣面环和黄铜件固定的铸铁阀瓣。
尺寸－重量－数量
尺寸
通径 A B C D E 重量
英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米爵公斤
2 50 10.50 267 10.31 262 7 178 6.50 165 0.88 22 42 19
2Y:z 65 11.50 292 13.56 344 8 203 7.50 191 1.00 25 78 35
3 80 12.50 318 14.00 356 10 254 8.25 210 1.13 29 96 44
4 100 14.00 356 16.50 419 11 279 10.00 254 1.25 32 154 70
6 150 17.50 445 23.50 597 14 356 12.50 318 1.44 37 360 163
8 200 21.00 533 26.50 673 16 406 15.00 381 1.63 41 546 248
＊配置合适的加工设备。 冰冻气候预防措施－测试管道系统后，
阀门应该处于开启位置，以实现完全排泄．
．详细工作压力，请参照第 97 页压力温度表
