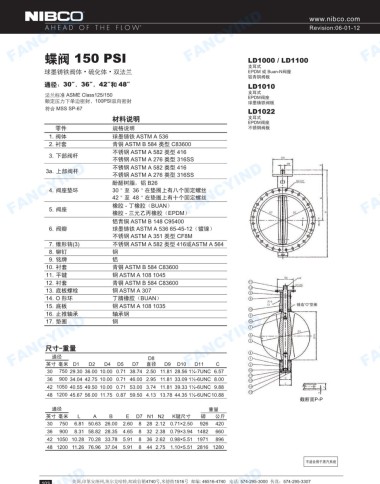

蝶阀’ 50 PSI
LD唱 000 I LD唱’ 00
支耳式
球墨铸铁阀体·硫化体·双法兰 EPDM 或 Buan-N 阀座
铝青铜阀板
通径： 30”， 36”， 42”和 48” LD唱。唱。
支耳式
法兰标准 ASME Class125/150 EPDM 阀座
额定压力下单边密封， 100PSI双向密封 球墨铸铁阀板
符合 MSS SP-67
LD唱 022
材料说明 支耳式
零一阀一衬一下 件一体一套一部 EPDM 阀座
规格说明 不锈钢阀板
4t
- 球墨铸铁 ASTM A536
ndnd
一阀 一杆 青铜 ASTM B 584 类型 C83600
不锈钢 ASTM A582 类型 416
不锈钢 ASTM A276 类型 316SS
不锈钢 ASTM A582 类型 416 r~~
3a. 上部阀杆
FANCYIND FANCYIND 橡胶·三元乙丙橡胶 CEPDM)FANCYIND FANCYIND
不锈钢 ASTM A276 类型 316SS
酣睡树脂，铝 826
4. 阀座垫环
3。”至 36 ”在垫圄上有八个固定螺丝
42 ”至 48 ”在垫圈上有十个固定螺丝
橡胶－丁橡胶 CBUAN)
5. 阀座
铝青铜 ASTM B 148 C95400
6. 阀瓣 球墨铸铁 ASTM A 536 65-45-12 C 镀镇）
不锈钢 ASTM A351 类型 CF8M
7. 锥形销（3) 不锈钢 ASTM A582 类型 416或ASTMA564
8. 娜钉 钢
9. 铭牌 铝
10. 衬套 青铜 ASTM B 584 C83600
11. 平键 钢 ASTM A 108 1045
12. 衬套 青铜 ASTM B 584 C83600
13. 底板螺栓 钢 ASTMA307
14. 0 形环 丁腊橡胶 CBUAN)
15. 底板 钢 ASTM A 108 1035
16. 止推轴承 轴承钢
17. 垫圄 钢
FANCYIND FANCYIND 09 010 FANCYIND FANCYIND

尺寸－重量
一旦至一
DB
c
英寸毫米
直径
01
05
02
07
04
011
30 750 29.30 36.00 10.00 0.71 38.74 2.50 11.81 28.56 1 '!4-7UNC 6.57
36 900 34.04 42.75 10.00 0.71 46.00 2.95 11.81 33.091%-6UNC 8.00
42 1050 40.55 49.50 10.00 0.71 53.00 3.74 11.81 39.331%-6UNC 9.88 Z手
48 1200 45.67 56.00 11.75 0.87 59.50 4.13 13.78 44.351Y:z-6UNC10.88
截断面P-P
通径 重量
英寸毫米 L A B E 07 N1 N2 K键尺寸 磅 公斤
30 750 6.81 50.63 26.00 2.60 8 28 2.12 0.71 ×2.50 926 420
36 900 8.31 58.82 28.35 4.65 8 32 2.38 0.79x3.94 1482 660
42 1050 10.28 70.28 33.78 5.91 8 36 2.62 0.98×5.51 1971 896
48 1200 11.26 76.96 37 .04 5.91 8 44 2. 75 1.1 Ox5.51 2816 1280
｜不适合用于蒸汽系统｜
FANCYIND FANCYIND 中国·上海朱峰流体控制设备有限公司，电话： 021 －创刊 6686 .传真： 021 剖361370 • http://www.gofine.com.cn FANCYIND
FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号邮编： 46516-4740
电话： 574-295-3000 传真： 574-295-3307
