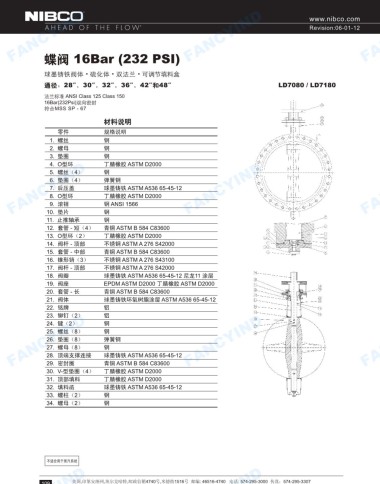

蝶阀’＆Bar (232 PSI)
球墨铸铁阀体·硫化体·双法兰·可调节填料盒
通径： 28”， 30”， 32”， 36”， 42”和48” LD7080 I LD7’80
法兰标准 ANSI Class 125 Class 150
16Bar(232Psi）双向密封
符合MSS SP - 67
材料说明
零件 规格说明
1 螺丝 钢
2. 螺母 钢
3. 垫圄 钢
4. 0型环 丁腊橡胶 ASTM 02000
FANCYIND FANCYIND 弹簧钢 FANCYIND FANCYIND
5. 螺丝（ 4)
钢
6. 垫圄（ 4)
7. 后压盖
球墨铸铁 ASTM A536 65-45-12
8. 0型环
丁睛橡胶 ASTM 02000
9. 滚销
钢 ANSI 1566
10. 垫片
钢
11. 止推轴承 钢
12. 套管－短（ 4) 青铜 ASTM B 584 C83600
13. 0型环（ 2) 丁腊橡胶 ASTM 02000
14. 阀杆·顶部 不锈钢 ASTM A 276 842000
15. 套管·中部 青铜 ASTM B 584 C83600
16. 锥形销（ 3) 不锈钢 ASTM A 276 843100
17. 阀杆·顶部 不锈钢 ASTM A 276 842000
18. 阀瓣 球墨铸铁 ASTM A536 65-45-12 尼龙11 涂层
19. 阀座 EPDM ASTM 02000 丁腊橡胶 ASTM 02000
20. 套管－长 青铜 ASTM B 584 C83600
21. 阀体 球墨铸铁环氧树脂涂层 ASTM A536 65-45-12
22. 铭牌 铝
23. 旬陪J (2) 铝
24. 键（ 2)
钢
FANCYIND FANCYIND 钢 FANCYIND FANCYIND
25. 螺丝 (8)
弹簧钢
26. 垫圈（ 8)
钢
27. 螺母（ 8)
28. 顶端支撑连接
球墨铸铁 ASTM A536 65-45-12
29. 密封圄
30. V－型垫圈（ 4) 青铜 ASTM B 584 C83600
丁腊橡胶 ASTM 02000
31. 顶部填料 丁腊橡胶 ASTM 02000
32. 填料函 球墨铸铁 ASTM A536 65-45-12
33. 螺柱（ 2) 钢
34. 螺母（ 2) 钢
｜不适合用于蒸汽系统｜
FANCYIND
FANCYIND FANCYIND 中国·上海泉峰流体控制设备有限公司，电话： 021-66116686 .传真： 021-36361370. http：／／•州w.gofine.com.cn FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号邮编. 46516-4740
电话： 574-295-3000 传真： 574-295-3307
