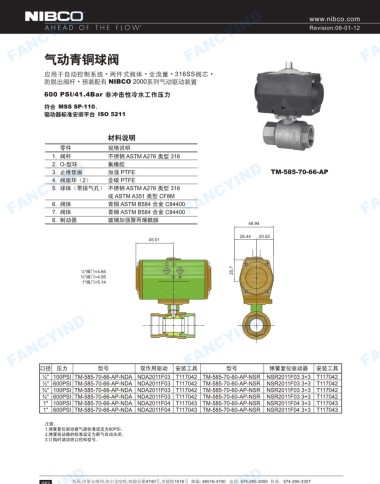

气动青铜球阀

应用于自动控制系统·两件式阀体·全流量• 316SS 阀芯·
防脱出阀杆·预装配有 NIBC。 2000系列气动驱动装置
600 PSl/4’ .4Bar 非冲击性冷水工作压力
符合 MSSSP斗唱。，
驱动器标准安装平台晤。 52咽’

材料说明
零件 规格说明
1. 阀杆 不锈钢 A町M A276 类型 316
2. 0－型环 氟橡胶 TM-585-70-66-AP
FANCYIND FANCYIND 含碳 PTFE FANCYIND
青铜 ASTM 8584 合金 C84400 FANCYIND
3. 止推垫圈
加强 PTFE
4. 阀座环（ 2)
不锈钢 ASTMA276 类型 316
5. 球体（带排气孔）
或 ASTMA351 类型 CFBM
6. 阀体
青铜 ASTM 8584 合金 C84400
7. 阀体
8. 制动器 玻璃加强聚丙烯酿服
46.94
26.44 20.50
45.01

hmN
y.’阀门＝4.65 &:?
%’阀门＝4.95
俨阀门＝5.14

FANCYIND FANCYIND FANCYIND FANCYIND

口径 压力 型号 双作用驱动 安装工具 型号 弹簧复佳驱动器 安装工具
Y:z’ 100PSI TM-585-70-66-AP-NDA NDA2011F03 T117042 TM-585-70-60-AP-NSR NSR2011F03 3+3 T117042
Y:z’ 600PSI TM-585-70-66-AP-NDA NDA2011F03 T117042 TM-585-70-60-AP-NSR NSR2011F03 3+3 T117042
%’ 100PSI TM-585-70-66-AP-NDA NDA2011F03 T117042 TM-585-70-60-AP-NSR NSR2011F03 3+3 T117042
%’ 600PSI TM-585-70-66-AP-NDA NDA2011F03 T117042 TM-585-70-60-AP-NSR NSR2011F03 3+3 T117042
100PSI TM-585-70-66-AP-NDA NDA2011F04 T117043 TM-585-70-60-AP-NSR NSR2011F04 3+3 T117043
600PSI TM-585-70-66-AP-NDA NDA2011F04 T117043 TM-585-70-60-AP-NSR NSR2011F04 3+3 T117043

注意2
1 弹簧复位驱动器气源标准设定为80PSlo
2弹簧驱动器的标准设定为断气自动关闭。
3订购时请说明口径和型号。

-
FANCYIND FANCYIND 中国·上海泉峰流体控制设备有限公司，电话. 021-66刊 6686 .传真. 021-36361370. http：／，仰ww.gofine.com.cn FANCYIND
FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号邮编： 46516-4740
电话： 574-295-3000 传真： 57 4-295-3307
