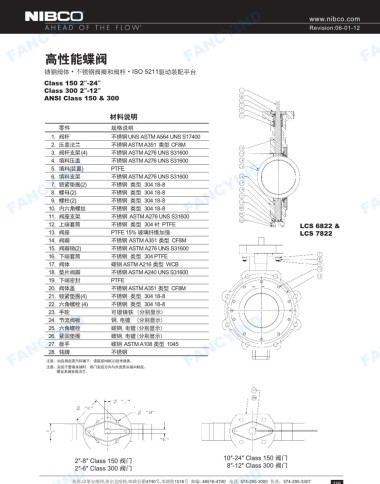

高性能蝶阀

铸钢阀体·不锈钢阑瓣和阀杆 •ISO 52什驱动装自己平台

Class ’ 502飞24”
Class 300 2飞’ 2”
ANSI Class 唱 50 & 300

材料说明

零件 规格说明
1. 阀杆 不锈钢 UNSASTMA564 UNS 517400
2. 压盖法兰 不锈钢 ASTM A臼1 类型 CF8M
3. 阀杆支架（4) 不锈钢 ASTM A276 UNS 531600
4. 填料压盖 不锈钢 ASTM A276 UNS 531600
5. 填制装置） PTFE
FANCYIND FANCYIND 不锈钢类型 30418-8 FANCYIND FANCYIND
6. 填料支架
不锈钢 ASTM A276 UNS 531600
7. 锁紧垫圈但）
不锈钢类型 30418-8
8. 螺母但）
不锈钢类型 30418-8
9. 螺柱。）
10. 内六角螺丝
11. 阀座支架 不锈钢类型 30418-8
不锈钢 ASTM A276 UNS 531600
12. 上端套筒 不锈钢类型 304 衬 PTFE LCS 6822 &
13. 阀座 PTFE 15% 玻璃纤维加强 LCS 7822
14. 阀瓣 不锈钢 ASTMA351 类型 CF8M
15. 阀瓣销但） 不锈钢 ASTM A276 UNS 531600
16. 下端套筒 不锈钢类型 304PTFE
17. 阀体 碳钢 ASTMA216 类型 WCB
18. 垫片阀瓣 不锈钢 ASTM A240 UNS 531600
19. 下端密封 PTFE
20. 阀体盖 不锈钢 ASTMA3日类型 CF8M
21. 锁紧垫圈（4) 不锈钢类型 30418-8
22. 六角螺栓（4) 不锈钢类型 30418-8
23. 手轮 可锻铸铁（分别显示）
24. 节流阀板 钢，电罐（分别显示）
FANCYIND FANCYIND 碳钢，电镀（分别显示） FANCYIND FANCYIND
碳钢，电镀（分别显示）
25. 六角螺栓
26. 紧固垫圄
27. 扳手
碳钢 ASTMA108 类型 1045
28. 铭牌
不锈钢
注意＝如应用在熏汽环境下，请联系NIBCO技术掘务。
注意＝安装于管端末端时，阀门安装方向与水潦剪头指向相反，
建议未端安装法兰．

"'N''

2 ”-8" Class 150 阀门 10"-24’ Class 150 阀门
2 ”-6” Class 300 阀门 8’-12” Class 300 阀门 llT理
