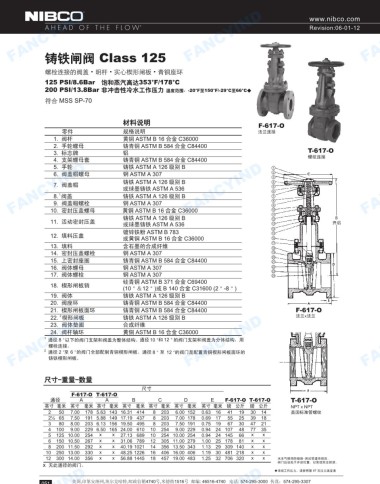

铸铁闸阀
Class
’25
螺栓连接的阀盖·明杆·实心模形闸板·青铜座环
唱 25 PSl/8.6Bar 饱和蒸汽高达353°f／’ 78°C
200 PSI／唱 3.BBar 非冲击性冷水工作压力温度范围＇ -20°自唱50响－2s·c至ss·c+
朝一叫一事一句
符合 MSS SP-70

材料说明
F-6唱 7－。
规格说明 法兰连接
黄铜 ASTM B 16 合金 C36000
铸青铜 ASTM B 584 合金 C84400
铝 T-6唱 7－。
铸青铜 ASTM B 584 合金 C84400 ①②③④⑤ 螺绞连接
铸铁 ASTM A 126 级另1] B
FANCYIND FANCYIND 铸铁 ASTMA 126 级另I] B FANCYIND ⑦③③⑩＠＠⑩＠⑩⑩⑦⑨⑨＠＠②③⑧ ru FANCYIND
钢 ASTM A307
7. 阀盖帽
或球墨铸铁 ASTM A536
8. ＇阀盖
铸铁 ASTMA 126 级别 B
9. 阀盖帽螺栓
钢 ASTM A307
10. 密封压盖螺母
黄铜 ASTM B 16 合金 C36000
铸铁 ASTM A 126 级别 B
11. 活动密封压盖
或球墨铸铁 ASTM A536
镀辞铁粉 ASTM B 783
12. 填料压盖
或黄铜 ASTM B 16 合金 C36000
13. 1翼料 含石墨的合成纤维
14. 密封压盖螺栓 钢 ASTM A307
15. 上密封座圈 铸青铜 ASTM B 584 合金 C84400
16. 阀体螺母 钢 ASTM A307
17. 阀体螺栓 钢 ASTM A307
硅青铜 ASTM B 371 合金 C69400
18. 模形闸板销
(1 。”＆ 12 ”）或 B 140 合金 C31600 (2 ” -8 ”)
19. 阀体 铸铁 ASTM A 126 级别 B
20. 阀座环 铸青铜 ASTM B 584 合金 C84400
21. 棋形闸板面环 铸青铜 ASTM B 584 合金 C84400
22. 2樱形闹板 铸铁 ASTM A 126 级别 B
FANCYIND
FANCYIND FANCYIND 黄铜 ASTM B 16 合金 C36000 FANCYIND
合成纤维
23. 阀体垫圄
24. 阀杆轴环
1 通径 8 ”以下的阀门支架和阀盖为整体结构。 通径 1。”和 12 ” 的阀门支架和阀盖为分体结构，用
螺栓连接。
2 通径 2 ”至 6 ”的阀门全部配制青铜模形阐板。 通径 8 『『至 12 ”的阀门是配置青铜模形闸板面环的
铸铁模形闸板。

尺寸－重量－数量
尺寸
F-6唱 7－。 T-6唱 7－。
通径 A A B C D E F-6唱 7－。 T-6唱7－。 T-6’ 7－。
英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米 － 英寸毫米磅公斤磅公斤 NPTx NPT
2 50 7.00 178 5.63 143 16.31 414 8 203 6.00 152 0.63 16 41 19 30 14 美国标准管螺纹
2'h 65 7.50 191 5.88 149 17.19 437 8 203 7.00 178 0.69 17 55 25 39 才 8
3 80 8.00 203 6.13 156 19.50 495 8 203 7.50 191 0.75 19 67 30 47 21
4 100 9.00 229 6.50 165 24.00 610 10 254 9.00 229 0.94 24 107 48 77 35
5 125 10.00 254 x x 27.13 689 10 254 10.00 254 0.94 24 145 66 x x
6 150 10.50 267 x x 31 .06 789 12 305 11.00 279 1.00 25 178 81 x x
8 200 11.50 292 x x 40.19 1021 14 356 13.50 343 1.13 29 309 140 x x
10 250 13.00 330 x x 48.25 1226 16 406 16.00 406 1.19 30 481 218 x x
12 300 14.00 356 x x 56.88 1445 18 457 19.00 483 1.25 32 706 320 x x 凉凉气候预防措施 测试管道系统后，
阀门应该处于开启位置， 以实现完全排泄，
x 无此通径的阀门 。
-
·详细工作压力， i青事照第 97 页压力温度表
FANCYIND FANCYIND 中国· 上海来峰流体控制设备有限公司，电话. 021-66116686 .传真： 021-3636才 370 • http://www.gofine.com.cn FANCYIND
FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号 邮编 46516-4740
电话 574-295-3000 传真： 574-295-3307
