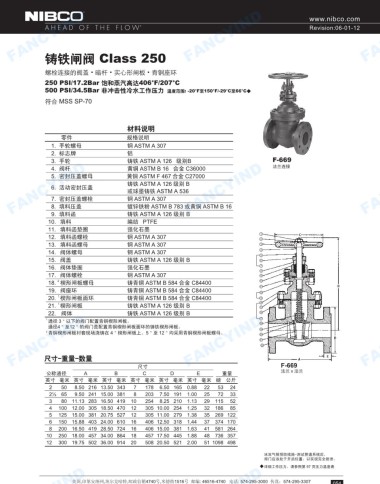

铸铁闸阀 Class 250

螺栓连接的阀盖·暗杆·实心形闸板·青铜座环
250 PSl/17.2Bar 饱和蒸汽高达406°F/207°C
500 PSl/34.5Bar 非冲击性冷水工作E力温度范围： -20°F至唱团宇／－29°C至＆＆·c+

符合 MSS SP-70

材料说明
零件 规格说明
1 手轮螺母 §冈 ASTMA307
2. 标志牌 铝
3. 手轮 铸铁 ASTM A 126 级另IJB F-669
4. 阀杆 黄铜 ASTM B 16 合金 C36000 法兰连接
FANCYIND FANCYIND 铸铁 ASTM A 126 级别 B FANCYIND FANCYIND
黄铜 ASTM F 467 合金 C27000
5. 密封压盖螺母
铸铁 ASTM A 126 级别 B
6. 活动密封压盖
或球墨铸铁 ASTM A536
钢 ASTMA307
7. 密封压盖螺栓
8. 填料压盖
镀钵铁粉 ASTM B 783 或黄铜 ASTM B 16
9. 填料函
10. 填料 编结 PTFE
11. 填料函垫圄 强化石墨
12. 填料函螺栓 钢 ASTMA307
13. 填料函螺母 §冈 ASTMA307
14. 阀体螺母 f冈 ASTM A307
15. 阀盖 铸铁 ASTM A 126 级别 B
16. 阀体垫圈 强化石墨
17. 阀体螺栓 钢 ASTM A307
18. 2 樱形闸板螺母 铸青铜 ASTM B 584 合金 C84400
19. 阀座环 铸青铜 ASTM B 584 合金 C84400
20. 1 棋形阐板面环 铸青铜 ASTM B 584 合金 C84400
21. 1 棋形闸板 铸铁 ASTM A 126 级别 B
22. 阀体 铸铁 ASTM A 126 级别 B
1 通径 3 ”以下的阀门配置青铜模形闹板。
FANCYIND FANCYIND FANCYIND FANCYIND
通径4 ” 至才2 ”的阀门是配置青铜模形阐板面环的铸铁模形阐板。
2 青铜樱形闸极衬套现场浇铸在 4 ”模形闸板上。 5 ＂至 12 ”均采用青铜模形闸板螺母。

尺寸－重量－数量
法兰 x 法兰
c
公称通径 A B 尺寸 D E 重量 F-669
英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米磅公斤
2 50 8.50 216 13.50 343 7 178 6.50 165 0.88 22 53 24
2Y. 65 9.50 241 15.00 381 8 203 7.50 191 1.00 25 72 33
3 80 11.13 283 16.50 419 10 254 8.25 210 1.13 29 115 52
4 100 12.00 305 18.50 470 12 305 10.00 254 1.25 32 186 85
5 125 15.00 381 20.75 527 12 305 11.00 279 1.38 35 269 122
6 150 15.88 403 24.00 610 16 406 12.50 318 1.44 37 374 170
8 200 16.50 419 28.50 724 16 406 15.00 381 1.63 41 581 264
10 250 18.00 457 34.00 864 18 457 17.50 445 1.88 48 736 357
12 300 19.75 502 36.00 914 20 508 20.50 521 2.00 51 1098 498
冰冻气候预防措施－测试管道系统后，
阀门应该处于开启位置， 以实现完全排泄。
．详细工作压力， 请参照第 97 页压力温度表
