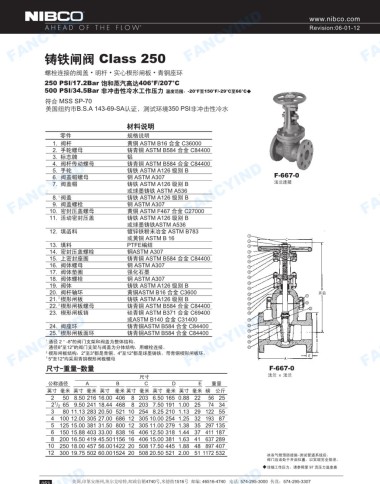

铸铁闸阀 Class 250
螺栓连接的阀盖·明杆·实心棋形闸板·青铜座环
250 PSI/’ 7.2Bar 饱和蒸汽高达406°F/207°C
500 PSl/34.SBar 非冲击性冷水工作压力温度范围， -20°F至唱so·怀29°C至＆＆·c+
符合 MSS SP-70
美国纽约市B.S.A 143-69-SA认证，测试环境350 PSI非冲击性冷水
材料说明
零件 规格说明
1. 阀杆 黄铜 ASTM 816 合金 C36000
2 手轮螺母 铸青铜 ASTM 8584 合金 C84400
主主主且 铝
4. 阀杆传动螺母 镑青铜 ASTM 8584 合金 C84400 F-667-0
铸铁 ASTM A126 级别 B
5 手轮
FANCYIND FANCYIND 铸铁 ASTM A126 级别 B FANCYIND 法兰连接 FANCYIND
6. 阀盖帽螺母
§冈 ASTM A307
7 阀盖帽
或球墨铸铁 ASTM A536
8. ＇阀盖
铸铁 ASTM A126 级别 B
9. 阀盖螺栓
§冈 ASTM A307
10. 密封压盖螺母
铸铁 ASTM A126 级别 B
11. 活动密封压盖 黄铜 ASTM F467 合金 C27000
或球墨铸铁ASTM A536
12. 填函料 镀辞铁粉末冶金 ASTM 8783
或黄铜 ASTM B 16
13. 填料 PTFE编结
14. 密封压盖螺栓 钢ASTM A307
15. 上密封座圈 铸青铜 ASTM 8584 合金 C84400
16. 阀体螺母 $冈 ASTM A307
17. 阀体垫圄 强化石墨
18. 阀体螺栓 §冈 ASTM A307
19. 阀体 铸铁 ASTM A126 级别 B
20. 阀杆轴环 黄铜ASTM 816 合金 C3600
21. 2 樱形阐板 铸铁 ASTM A126 级别 B
22. ＇ 模形闸板螺母 铸青铜 ASTM 8584 合金 C84400
23. 樱形阐板销 硅青铜 ASTM 8371 合金 C69400
或ASTM 8140 合金 C31400
FANCYIND FANCYIND 铸青铜ASTM 8584 合金 C84400 FANCYIND
FANCYIND
24. 阀座环
铸青铜ASTM 8584 合金 C84400
25. ＇樱形闸板面环
1 通径 2 ” 毡’的阀门支架和阀盖为整体结构。
通径8＂至12”的阀门支架与阀盖为分体结构， 用螺栓连接。
2 模形阐板结构： 2”至3”都是青铜 。 4’至12”都是球墨铸铁， 带青铜模形闹板环。
' 5’至12”均采用青铜模形阐板螺母
尺寸－重量－数量 F-667-0
尺寸 法兰 x 法兰
公称通径 A B C D E 重量
英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米磁公斤
2 50 8.50 216 16.00 406 8 203 6.50 165 0.88 22 56 25
21/2 65 9.50 241 18.44 468 8 203 7.50 191 1.00 25 74 34
3 80 11 .13 283 20.50 521 10 254 8.25 210 1.13 29 122 55
4 100 12.00 305 27.00 686 12 30510.00 254 1.25 32 19口3 87
5 125 15.00 381 31.50 800 12 30511.00 279 1.38 35 297135
6 150 15.88 403 33.00 838 16 40612.50 318 1.44 37 411 187
8 200 16.50 419 45.501156 16 40615.00 381 1.63 41 637 289
10 250 18.00 457 56.001422 20 508 17 .50 445 1.88 48 897 407
12 300 丁 9.75 502 60.001524 20 50820.50 521 2.00 511172532 冰冻气候预防措施测试管道系统后，
惆门应该处于开启位置，以实现完全排泄。
．详细工作压力，请参照第 97 页压力温度表
-
