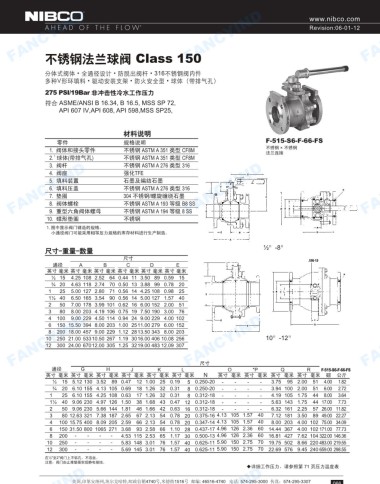

不锈钢法兰球阀 Class 150

分体式阀体·全通径设计·防脱出阀杆. 316不锈钢阀内件
多种V形环填料·驱动安装支架·防火安全型· 球体（带排气孔）

275 PSl/19Bar 非冲击性冷水工作压力
符合 ASME/ANSI B 16.34, B 16.5, MSS SP 72,
API 607 IV API 608, API 598 MSS SP25,

材料说明
零件 规格说明 F-5唱 5-56-F-66-FS
1. 阀体和接头零件 不锈钢 ASTMA351 类型 CF8M 不锈钢 x 不锈钢
法兰连接
2. ＇球体（带排气孔） 不锈钢 ASTM A351 类型 CF8M
3. 阀杆 不锈钢 ASTMA276 类型 316
FANCYIND FANCYIND 石墨及编结石墨 FANCYIND FANCYIND
4. 阀座
强化TFE
5. 填料装置
不锈钢 ASTM A276 类型 316
6. 填料压盖
7 垫圈
304 不锈钢／螺旋缠绕石墨
不锈钢 ASTMA 193 等级 B8SS
8 阀体螺栓
9. 重型六角阀体螺母
10. 礁形垫圈 不锈钢 ASTMA 194 等级 ass
不锈钢
1 图中显示阀门铸造的规格，
小通径阀门可能采用相等压力规格的库存材料进行生产制造。
%11 -811
尺寸－重量－数量
只飞
.5UD-13
一一星鱼一一一生一一一一旦一－一一旦一一一一旦一－一___L一
英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米
y, 15 4.25 108 2.52 64 0.44 11 3.50 89 0.59 15
:y. 20 4.63 118 2.74 70 0.50 13 3.88 99 0.78 20
1 25 5.00 127 2.80 71 0.56 14 4.25 108 0.98 25
1% 40 6.50 165 3.54 90 0.56 14 5.00 127 1.57 40
2 50 7.00 178 3.99 101 0.62 16 6.00 152 2.00 51
3 80 8.00 203 4.19 106 0.75 19 7.50 190 3.00 76
4 100 9.00 229 4.50 114 0.94 24 9.00 229 4.00 102
FANCYIND FANCYIND FANCYIND 1011 -1211 FANCYIND
6 150 15.50 394 8.00 203 1.00 2511.00 279 6.00 152
8 200 18.00 457 9.00 229 1.12 2813.50 343 8.00 203
10 250 21 .00 53310.50 267 1.19 3016.0040610.08 256
12 300 24.00 67012.00 305 1.25 3219.00 483 12.09 307

通径 G H J K L 尺寸 0 *P Q R F-515-56-F.eE』FS
要守王军莫守亘菜莫守亘菜莫守亘某莫守亘菜莫守亘某 N 莫才亘某 莫才言菜 莫守言某 莫守言某磅公斤
y, 15 5.12 130 3.52 89 0.47 12 1.00 25 0.19 5 0.250-20 - 3.75 95 2.00 51 4.00 1β2
:y. 20 6.10 155 4.13 105 0.69 18 1.26 32 0.31 8 0.250-20 - 3.94 100 2.00 51 6.00 2.72
1 25 6.10 155 4.25 108 0.63 17 1.26 32 0.31 8 0.312-18 - 4.19 105 1.75 44 8.00 3.64
1% 40 9.06 230 4.97 126 1.50 38 1.68 43 0.47 12 0.312-18 - 5.63 143 1.75 44 17.00 7.73
2 50 9.06 230 5.66 144 1.81 46 1.66 42 0.63 16 0.312-18 - 6.32 161 2.25 57 26.00 11.82
3 80 才2.63 321 7 .38 187 2.65 67 2.13 54 0. 78 20 0.375-16 4.13 105 1.57 40 7.12 181 3.50 89 49β0 22.27
4 100 15.75 400 8.09 205 2.59 66 2.13 54 0.78 20 0.347-14 4.13 105 1.57 40 8.00 203 4.00 102 75.00 34、09
6 150 31.50 800 1065 271 3.68 93 2.58 66 1.10 28 0.437-17 4.96 126 2.36 60 14.44 367 4.00 102171.00 77.73
8 200 - - - - 4.53 115 2.53 65 1.17 30 0.500-13 4.96 126 2.36 60 16.81 427 7 .62 104 322.00 146.36
10 250 - - - - 5.83 148 3.01 76 1.57 40 0.625-11 5.90 150 2.75 70 19.75 502 8.66 220 份3.00 219.55
12 300 - - - - 5.69 145 3.01 76 1.57 40 0.625-11 5.90 15。 2.75 70 22.69 576 9.45 240 臼9.00 298.55
在%’至2’阀门上不钻孔，不攻丝。
注意： 阀门由止推垫圄实现静电接地。
·详细工作压力 ， 请参照第 71 页压力温度表
