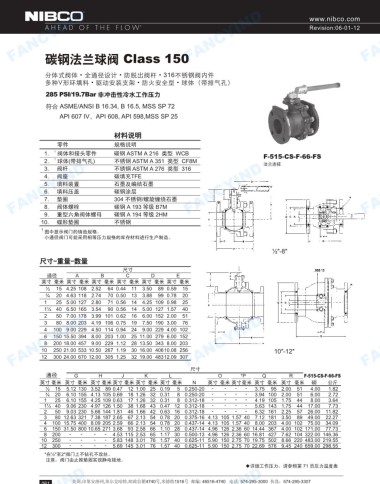

碳钢法兰球阀 Class 唱 50 FANCYIND

分体式阀体·全通径设计·防脱出阀杆. 316不锈钢阀内件
多种V形环填料·驱动安装支架·防火安全型·球体（带排气孔）
285 PSl/19. 7Bar 非冲击性冷水工作压力
符合 ASME/ANSI B 16.34, B 16.5, MSS SP 72

API 607 IV, API 608, API 598,MSS SP 25

材料说明
零件 规格说明
1. 1 阀体和接头零件 碳钢 ASTM A216 类型 WCB F-5唱 5-CS-F-66-FS
2. 1 球体（带排气孔） 不锈钢 ASTM A351 类型 CF8M
法兰连接
3. 阀杆 不锈钢 ASTM A276 类型 316
FANCYIND FANCYIND 石墨及编结石墨 FANCYIND FANCYIND
碳填充TFE
阀座
4.
填料装置
5.
6.
填料压盖
碳钢涂层
垫圈
304 不锈钢／螺旋缠绕石墨
7.
阀体螺栓
碳钢 A 193 等级 B7M
8.
9.
蝶形垫圈
不锈钢
10. 重型六角阀体螺母 碳铜 A 194 等级 2HM
才圈中显示阀门的铸造规格。
小通径阀门可能采用相等压力规格的库存材料进行生产制造。
3金”－8”
尺寸－重量－数量
尺寸 500-13
通径 A B C D E
英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米
Y2 15 4.25 108 2.52 64 0.44 11 3.50 89 0.59 15
o/. 20 4.63 118 2.74 70 0.50 13 3.88 99 0.78 20
1 25 5.00 127 2.8ο71 0.56 14 4.25 109 0.98 25
1’Y2 40 6.50 165 3.54 90 0.56 14 5.00 127 1.57 40
50 7.00 178 3.99 101 0.62 16 6.00 152 2.00 51
2 100 9.00 229 4.50 114 0.94 24 9.00 229 4.00 102
80 8.00 203 4.19 106 0.75 19 7.50 190 3.00 76
3
FANCYIND FANCYIND FANCYIND 1 。”－ 12” FANCYIND
4
6
150 15.50 394 8.00 203 1.00 25 11.00 279 6.00 152
8 200 18.00 457 9.00 229 1.12 28 13.50 343 8.00 203
10 250 21.00 533 10.50 267 1.19 30 16.00 40610.08 256
12 300 24.00 670 12.00 305 1.25 32 19.00 48312.09 307
尺寸
通径 G H J K L 0 *P Q R F-5’5·CS·F·66·FS
英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米英寸毫米 N 英寸毫米英寸毫米英寸毫米 英寸毫米磅 公斤
Y2 15 5.12 130 3.52 89 0.47 12 1.00 25 0.19 5 0.250-20 - - - - 3.75 95 2.00 51 4.00 1.82
o/. 20 6.10 155 4.13 105 0.69 18 1.26 32 0.31 8 0.250-20 - - - - 3.94 100 2.00 51 6.00 2.72
1 25 6.10 155 4.25 109 0.63 17 1.26 32 0.31 8 0.312-18 - - - - 4.19 105 1.75 44 8.00 3.64
1Y2 40 9.06 230 4.97 126 1.50 38 1.68 43 0.47 12 0.312-18 - - - - 5.63 143 1.75 44 17.00 7.73
2 50 9.0( 230 5.66 144 1.81 46 1.66 42 0.63 16 0.312-18 - - - - 6.32 161 2.25 57 26.00 11.82
3 80 12.63 321 7.38 187 2.65 67 2.13 54 0.78 20 0.375-16 4.13 105 1.57 40 7.12 181 3.50 89 49.00 22.27
4 100 15.75 400 8.09 205 2.59 66 2.13 54 0.78 20 0.437-14 4.13 105 1.57 40 8.00 2(]3 4.00 102 75.00 34.09
6 150 31.50 800 10.65 271 3.68 93 2.58 66 1.10 28 0.437-14 4.96 126 2.36 60 14.44 367 4.00 102 171.00 77.73
8 200 - - - - 4.53 115 253 65 1.17 30 0.500-13 4.96 126 2.36 60 16.81 427 7.62 104 322.00 146.36
10 250 - - - - 5.83 148 3.01 76 1.57 40 0.625-11 5.90 150 2.75 70 19.75 502 8.66 220 483.00 219.55
12 300 - - - - 5.69 145 3.01 76 1.57 40 0.625-11 5.90 150 2.75 70 22.69 576 9.45 240 659.00 298.55
＊在Y:z’至r阀门上不钻孔不攻丝 。
注意z 阀门由止推垫圈实现静电接地。
·详细工作压力 ， 请参照第 71 页压力温度表
FANCYIND FANCYIND 中国·上海来峰流体控制设备有限公司，电话. 021-66116686 .传真： 021-3636才 370 • http://www.gofine.com.cn FANCYIND
FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号邮编 46516-4740
E画
电话 574-295-3000 传真： 574-295-3307
