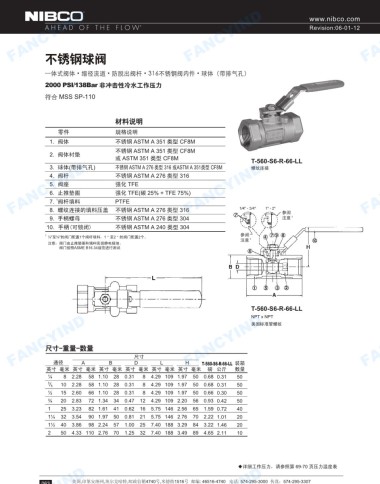

不锈钢球阀

一体式阀体·缩径流道·防脱出阀杆. 316不锈钢阑内件·球体（带排气孔）
2000 PSl/138Bar 非冲击性冷水工作压力

符合 MSS SP-110

材料说明

零件 规格说明
1. 阀体 不锈钢 ASTM A351 类型 CF8M
不锈钢 ASTM A 351 类型 CF8M
2. 阀体衬垫
或 ASTM 351 类型 CF8M
T-560-56-R-66-LL
3. 球体（带排气孔） 不锈钢 ASTM A276 类型 316 或ASTMA351 类型 CFBM 螺纹连接
FANCYIND FANCYIND 强化 TFE FANCYIND FANCYIND
不锈钢 ASTM A276 类型 316
4. 阀杆
5. 阀座
6. 止推垫圈
强化 TFE（碳 25% + TFE 75%)
7. 1阀杆填料
PTFE
8. 螺纹连接的填料压盖
不锈钢 ASTM A276 类型 304
9. 手柄螺母 不锈钢 ASTM A276 类型 316 1/4" 3/4” 1” 2"
10. 手柄（可锁闭） 不锈钢 ASTM A240 类型 304
1 ~比’至%·的阀门配置1个阀杆填料， 1 ” 至2 ”的阀门配置2个国
注意· 阀门由止推垫圈和填料实现静电接地。
阀门按照ASME 616.34规范进行测试

L

T-560-56-R-66-LL
NPTx NPT
美国标准管螺纹
FANCYIND FANCYIND 尺寸 FANCYIND FANCYIND

尺寸－重量－数量

通径
D
H
L
A
B
英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米 T-560-部·R-66·LL 装箱
数量
磅公斤
% 8 2.28 58 1.10 28 0.31 8 4.29 109 1.97 50 0.68 0.31 50
% 10 2.28 58 1.10 28 0.31 8 4.29 109 1.97 50 0.68 0.31 50
y, 15 2.60 66 1.10 28 0.31 8 4.29 109 1.97 50 0.66 0.30 50
% 20 2.83 72 1.34 34 0.47 12 4.29 109 2.20 56 0.93 0.42 50
25 3.23 82 1.61 41 0.62 16 5.75 146 2.56 65 1.59 0.72 40
11/. 32 3.54 90 1.97 50 0.81 21 5.75 146 2.76 70 2.22 1.01 20
1% 40 3.86 98 2.24 57 1.00 25 7.40 188 3.29 84 3.22 1.46 20
2 50 4.33 110 2.76 70 1.25 32 7.40 188 3.49 89 4.65 2.11 10

·详细工作压力 ，请参照第 69-70 页压力温度表
-
FANCYIND
FANCYIND FANCYIND 中国 · 上海来峰流体控制设备有限公司，电话. 021-66116686 . 传真： 021-3636才 370 • http://www.gofine.com.cn FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号 邮编 46516-4740
电话 574-295-3000 传真： 574-295-3307
