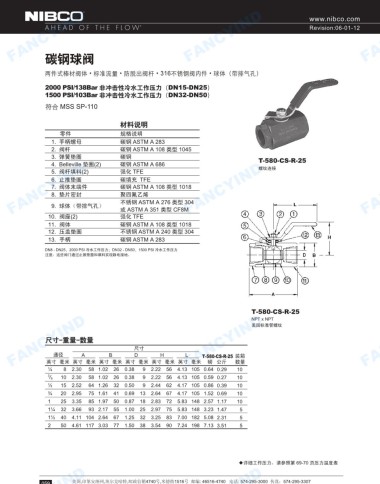

碳钢球阀

两件式棒材阀体·标准流量·防脱出阀杆. 316不锈钢阀内件·球体（带排气孔）

2000 PSI/唱38Bar 非冲击性冷水工作压力（ DN唱 5-DN25)
唱500 PSI/唱03Bar 非冲击性冷水工作压力（ DN32-DNSO)

符合 MSS SP-110

材料说明
零件 规格说明
1 手柄螺母 碳铜 ASTMA283
2. 阀杆 碳钢 ASTM A 108 类型 1045
3. 弹簧垫圈 碳铜
4. Belleville 垫圈。） 碳钢 ASTM A686 T-580-CS-R-25
螺纹连接
5. 阀杆填料（2)
FANCYIND FANCYIND 碳填充 TFE FANCYIND FANCYIND
强化 TFE
6. 止推垫圈
碳铜 ASTM A 108 类型 1018
7. 阀体末端件
8. 垫片密封
聚四氟乙烯
不锈钢 ASTM A276 类型 304
9. 球体（带排气孔〉
强化 TFE
10. 阀座（2) 或 ASTM A 351 类型 CFBM
11. 阀体 碳钢 ASTM A 108 类型 1018
12. 压盖垫圈 不锈钢 ASTM A240 类型 304
13. 手柄 碳铜 ASTMA283
DNS -DN25, 2000 PSI 冷水工作压力 ， DN32 -DNSO, 1500 PSI 冷水工作压力
注意这些阀门通过止推垫圈和填料实现静电接地。

T-580-CS-R-25
NPTx NPT
FANCYIND FANCYIND A B 尺寸 H L FANCYIND FANCYIND
美国标准管螺纹
尺寸－重量－数量

通径
D
T-580-CS品25 装箱
英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米英寸 毫米
磅公斤
% 8 2.30 58 1.02 26 0.38 9 2.22 56 4.13 105 0.64 0.29 数量
10
3布 10 2.30 58 1.02 26 0.38 9 2.22 56 4.13 105 0.59 0.27 10
y, 15 2.52 64 1.26 32 0.50 9 2.44 62 4.17 105 0.86 0.39 10
% 20 2.95 75 1.61 41 0.69 13 2.64 67 4.17 105 1.52 0.69 10
25 3.35 85 1.97 50 0.87 18 2.83 72 5.83 148 2.57 1.17 10
11.!.. 32 3.66 93 2.17 55 1.00 25 2.97 75 5.83 148 3.23 1.4 7 5
1% 40 4.11 104 2.64 67 1.25 32 3.25 83 7.00 182 5.08 2.31 5
2 50 4.61 117 3.03 77 1.50 38 3.54 90 7.24 198 7.13 3.51 5

·详细工作压力 ，请参照第 69-70 页压力温度表
-
FANCYIND FANCYIND 中 国 · 上海来峰流体控制设备有限公司，电话. 021-66116686 . 传真： 021-3636才 370 • http://www.gofine.com.cn FANCYIND
FANCYIND
美国，印第安纳州，埃尔克哈特，邮政信箱4740号，米德街1516号 邮编 46516-4740
电话 574-295-3000 传真： 574-295-3307
